雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接受，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

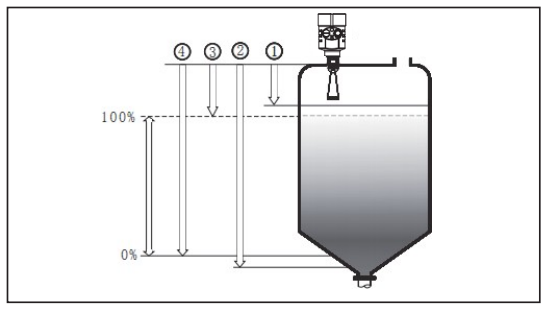

测量的基准面是螺纹底面或法兰的密封面。 1. 盲区范围 2. 量程设定 3. 高位调整 4. 低位调整

注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中1所示区域）。

特点

雷达物位计采用了高达26GHz的发射频率，因而具有：

—非接触雷达，无磨损，无污染，传播几乎不受大气影响；

—波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物；

—天线尺寸小，便于安装；

—测量盲区更小，对于小罐测量也会取得良好的效果；

—波长更短，对在倾斜的固体表面有更好的反射；

—高频率，是测量固体和低介电常数介质的最佳选择。

应用

采用了先进的微处理器和独特的EchoDiscovery回波处理技术，能够得到更高的可靠性 高信噪比，即使在波动的情况下也能获得更优的性能

水蒸气—不受大气中水蒸气影响

温度—不受温度变化影响，能够在极端温度下工作

压力—不受压力变化影响，能够在真空和极端压力下工作

粉尘—严重粉尘环境不会影响电磁波工作

采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及 环境均无伤害。

应用场景：耐温、耐压、轻微腐蚀的液体、固体

测量频率：26GHz

工作电压：0-24V

工作温度：-40°~70°

过程连接： 螺纹、法兰

过程压力： 常压

信号输出：4-20MA  +RS485

测量精度：±2MM

通讯协议：modbus/文本协议

防护等级： IP67

安装要求

安装前的准备

请注意以下事项，以确保仪表能正确安装： 请预留足够的安装空间。 请避免强烈震动的安装场合。 为确保快速、便利及安全地安装本仪表，请遵循以下安装指导！

安装位置 请按照以下说明安装，以确保仪表能长期稳定

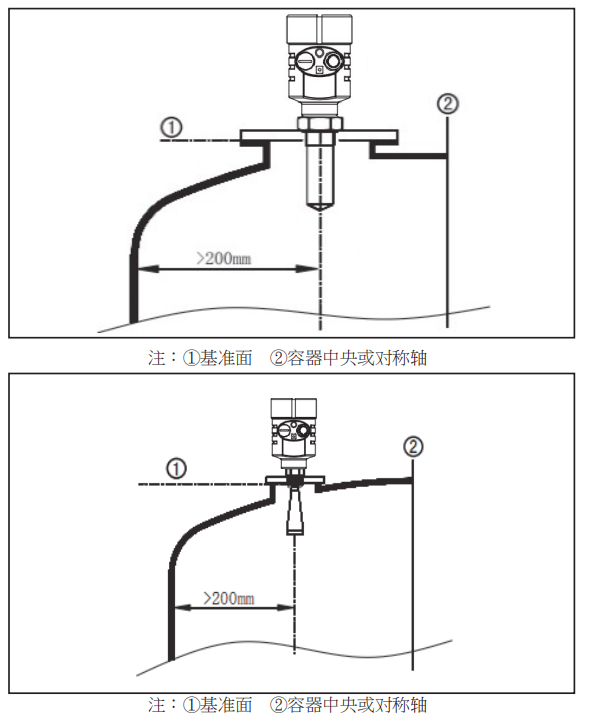

 平底罐建议装在罐体直径的1/4处，且距离罐壁最小距离为大于200mm

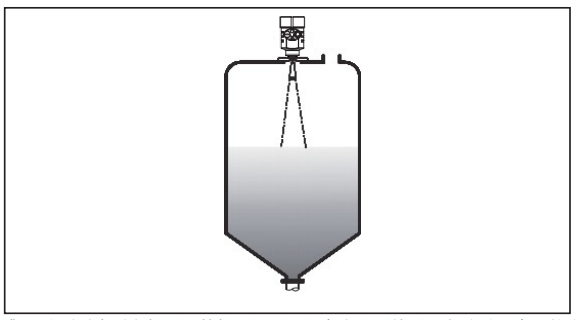

 锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部

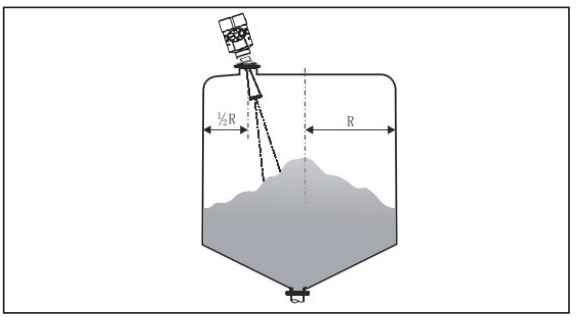

 料堆大的罐 天线要垂直对准料面，若料面不平，堆角大必须使用万向法兰，来调整喇叭 角度使喇叭尽量对准料面（ 解决由于倾斜的固体表面造成的回波衰减，甚至丢失信号问题）

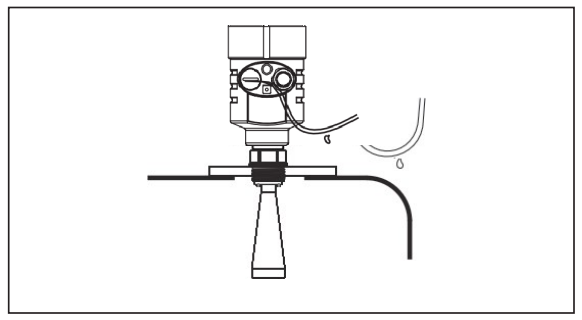

 进线安装为了防潮，应拧紧电缆密封套，而且在进线口处使电缆向下弯曲
